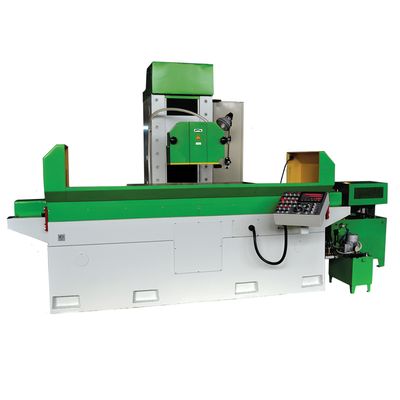

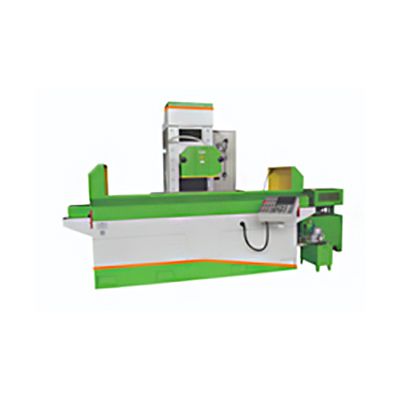

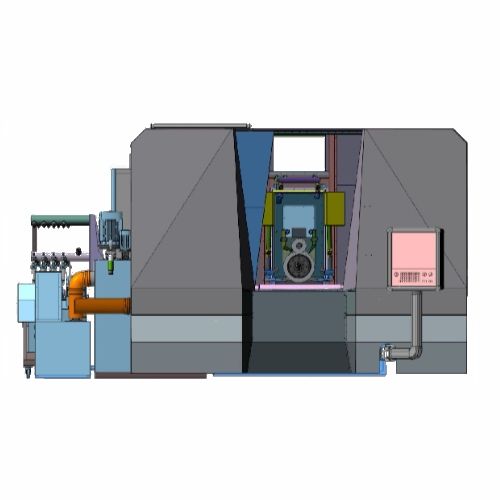

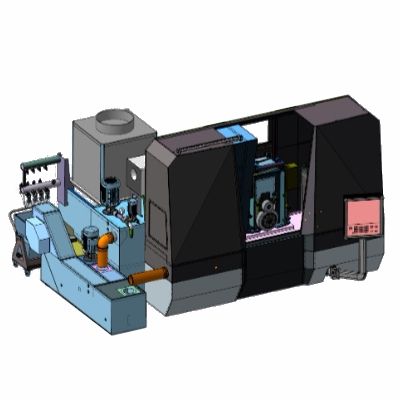

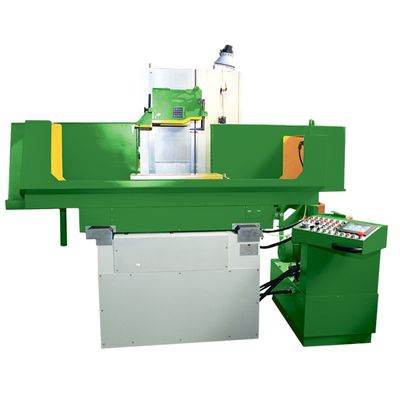

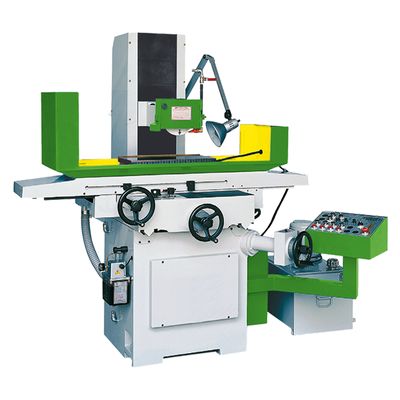

Плоскошлифовальный станок ЛСП ЛШ220 с ЧПУ
(0 поставщика)
По запросу
Плоскошлифовальный станок по металлу ЛСП ЛШ220 разработан специально для использования при обработке пазов турбинных лопаток. Подходит для размерной шлифовки пазов и прочих профильных поверхностей по методу глубинного шлифования. Широко применяется в авиационной промышленности. Обеспечивает высокото
- Тип двигателя: электрический (380 В)
- Мощность двигателя главного движения: 30 кВт
- Тип: плоскошлифовальный
- Шпиндель: горизонтальный
- Макс. размер заготовки, устанавливаемой на столе: 800х400х360 мм
- Макс. размер обрабатываемой наружной поверхности: 800х400х360 мм
Количество
Категория: Плоскошлифовальные станки
Плоскошлифовальный станок по металлу ЛСП ЛШ220 разработан специально для использования при обработке пазов турбинных лопаток. Подходит для размерной шлифовки пазов и прочих профильных поверхностей по методу глубинного шлифования. Широко применяется в авиационной промышленности. Обеспечивает высокоточную обработку. Шлифовальный круг поставляется в комплекте.
Устройство снабжено горизонтально расположенным шпинделем и прямоугольным столом. Управление выполняется при помощи ЧПУ. Также оборудование оснащено механизмом непрерывной правки. Конструкция имеет высокую степень жесткости. Мощность главного двигателя ‒ 30 кВт.
Характеристики
| Артикул | 100017105 |
| Категория | Плоскошлифовальные станки |
| Единица измерения | штука |
| Тип двигателя | электрический (380 В) |
| Мощность двигателя главного движения | 30 кВт |
| Тип | плоскошлифовальный |
| Шпиндель | горизонтальный |
| Макс. размер заготовки, устанавливаемой на столе | 800х400х360 мм |
| Макс. размер обрабатываемой наружной поверхности | 800х400х360 мм |
| Макс. вес заготовки, устанавливаемой на столе | 500 кг |
| Размер рабочего стола | 800х400 мм |
| Макс. диаметр конца шпинделя | 80 мм |
| Макс. предельное расстояние от оси шпинделя до стола | 610 мм |
| Наим. предельное расстояние от оси шпинделя до стола | 210 мм |
| Количество управляемых осей координат, не менее | 6 |
| Количество одновременно управляемых осей координат, не менее | 3 |
| Макс. окружная скорость шлифовального круга | 35 м/с |
| Пределы рабочих частот вращения шпинделя шлифовального круга | 600-2000 об/мин |
| Скорость вращения ролика механизма непрерывной правки | 1480-2890 об/мин |
| Пределы рабочих подач шлифовальной бабки и механизма непрерывной правки в режиме непрерывной правки | от 1 мкм/10 об. шлиф. круга |
| Пределы рабочих и установочных подач стола | 25-6000 мм/мин |
| Наружный диаметр | 120-160 мм |
| Внутренние диаметр | 52 мм |
| Высота | 90 мм |
| Наим. диаметр изношенного шлифовального круга | 340 мм |
| Шлифовальной бабки | 1-300 мм/мин |
| Стойки | 1-3000 мм/мин |
| Ролика механизма непрерывной правки | 1 мкм |
| Стола | 1 мкм |
| Механизма непрерывной правки | 1-100 мм/мин |
| Шлифовальной бабки и механизма непрерывной правки в режиме непрерывной правки | ступенчатый через 1 мкм/10 об.круга |
| Рабочих и установочных подач стола и установочных подач шлифовальной бабки, механизма непрерывной правки и стойки | ступенчатый через 1 мм/мин |
| Отклонение от прямолинейности образующей обработанной поверхности образца в вертикальной и горизонтальной плоскостях, не более | 10 мкм |
| Отклонение от параллельности образующей обработанной поверхности образца его основанию, не более | 10 мкм |
| Шероховатость обработанной поверхности Ra, не более | 0,63 мкм |
| Размер (с приставным оборудованием) | 5500х3700х2785 мм |
| С ЧПУ? | да |
| Вес | 6700 кг |
| Вес отдельно расположенных агрегатов | 2400 кг |
| Общая площадь станка (с приставным оборудованием) | 17,4 м² |
| Комплектация | - ЧПУ Siemens 840D Sl; - Комплект электрооборудования; - Агрегат СОЖ DTE300 Losma; - Установка смазки; - Система охлаждения СОЖ GRS705; - Механизм непрерывной правки; - Кабинетное ограждение стола; - Система удаления масляного тумана Kube (Италия); - Оправка для статической балансировки шлифовального круга; - Домкраты клиновые (комплект); - Обслуживающий инструмент; - Шлифовальный круг. |
